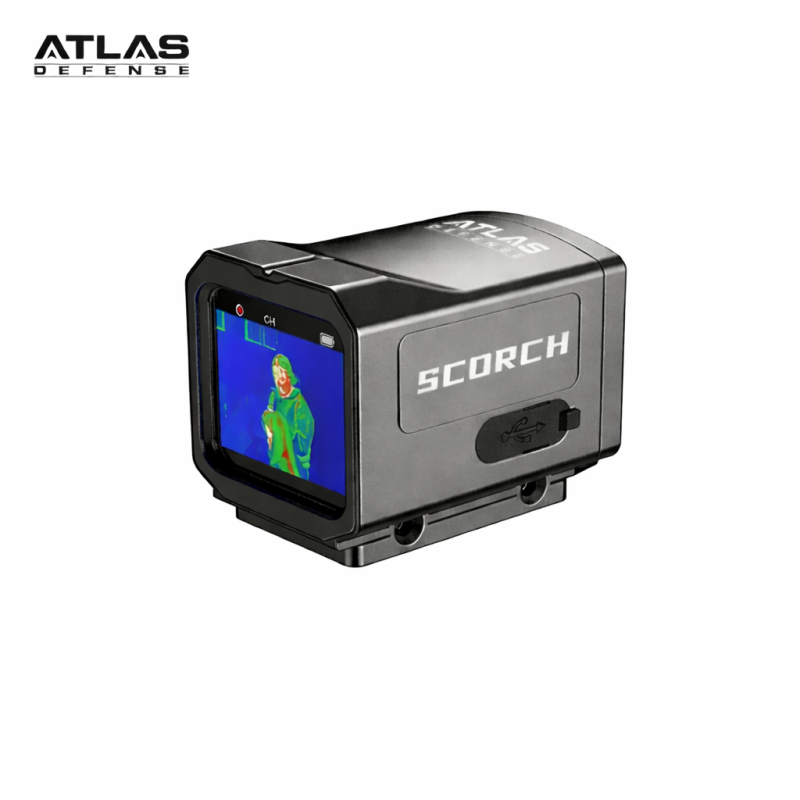

SCORCH – Visor térmico compacto VOx 256×192 con montaje RMR / Picatinny

El QUEMAR es un visor térmico compacto de alto rendimiento diseñado para la detección rápida de firmas térmicas en todas las condiciones de luminosidad. Gracias a su microbolómetro VOx (óxido de vanadio) 256×192 y a su sensibilidad térmica NETD ≤ 35 mK, ofrece una imagen térmica clara y contrastada que permite identificar eficazmente las fuentes de calor incluso en entornos difíciles.

Diseñado para las plataformas modernas, este mini visor térmico es compatible con los montajes RMR y Picatinny. Su formato ultra compacto y su peso de aproximadamente 105 g permiten una integración fácil mientras se mantiene el equilibrio del equipo.

Tecnología térmica VOx de alta sensibilidad

Microbolómetro VOx 256×192

El SCORCH utiliza un sensor térmico VOx (Óxido de Vanadio) no refrigerado, reconocido por su estabilidad y su alta sensibilidad. Con una resolución de 256 × 192 píxeles, Este sensor permite capturar con precisión la radiación infrarroja emitida por los objetos y los seres vivos.

Sensibilidad térmica NETD ≤ 35 mK

La sensibilidad térmica NETD ≤ 35 mK permite detectar diferencias de temperatura extremadamente bajas. Esta característica mejora considerablemente la detección de objetivos en entornos complejos como la noche, la vegetación densa o las condiciones meteorológicas difíciles.

Óptica infrarroja de alto rendimiento

Objetivo 13 mm F0.9

El SCORCH está equipado con un objetivo infrarrojo 13 mm F0.9 optimizado para la captura de la radiación térmica en la banda LWIR (8–14 µm). Esta óptica mejora la transmisión infrarroja y permite obtener una imagen térmica nítida y con buen contraste.

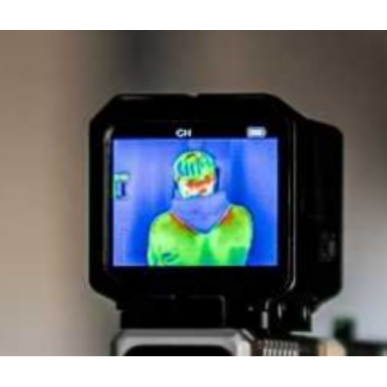

Imagen térmica clara y detallada

La combinación del sensor VOx de alta sensibilidad y la óptica de germanio permite generar una imagen térmica estable y utilizable, facilitando la detección y observación en entornos con bajo contraste térmico.

Formato ultra compacto e integración versátil

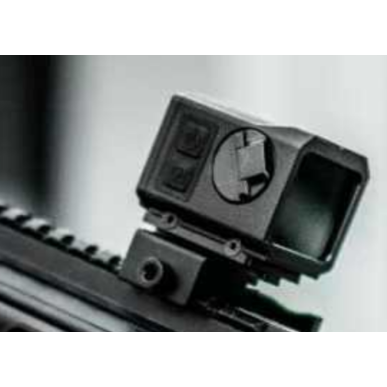

Montaje RMR y Picatinny

El SCORCH es compatible con las interfaces Huella RMR y raíl Picatinny, ofreciendo una gran flexibilidad de instalación en diferentes plataformas.

Diseño compacto y ligero

Con dimensiones de 43 × 41 × 52 mm y un peso de aproximadamente 105 g, este visor térmico compacto está diseñado para integrarse fácilmente en plataformas ligeras sin alterar la ergonomía.

Autonomía y alimentación

Batería recargable 14280

El sistema funciona con una batería recargable 14280 ofreciendo una autonomía superior a 4 horas en uso estándar.

Robustez y condiciones de uso

El SCORCH está diseñado para funcionar en entornos exigentes gracias a su construcción robusta y a su protección contra los elementos.

• Protección ambiental: IP66
• Temperatura de funcionamiento: −20°C a +50°C
• Caja: aluminio de alta resistencia
• Dimensiones: 43 × 41 × 52 mm
• Peso: alrededor de 105 g

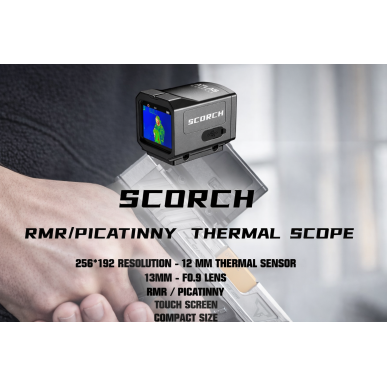

Características técnicas principales

• Sensor térmico VOx microbolómetro
• Resolución 256 × 192 píxeles
• Zoom X3
• Sensibilidad térmica NETD ≤ 35 mK
• Objetivo infrarrojo 13 mm F0.9
• Pantalla táctil a color 1.6 pulgadas
• Montaje RMR / Picatinny
• 2 baterías incluidas así como cargador, modelo 14280
• Autonomía ≥ 4 horas
• Protección IP66

Aplicaciones del visor térmico compacto

El QUEMAR puede ser utilizado para diferentes aplicaciones que requieren detección térmica:

• Observación térmica nocturna
• Detección de firmas térmicas
• Vigilancia y seguridad
• Observación en condiciones de baja visibilidad

Gracias a su formato compacto, su tecnología VOx de alta sensibilidad y su robustez, el SCORCH constituye una solución térmica moderna para los usuarios que buscan un visor térmico compacto y eficiente.

¿Qué es un visor térmico compacto ?

Un visor térmico compacto es un dispositivo óptico que utiliza un sensor infrarrojo para detectar las firmas térmicas. A diferencia de los sistemas de visión nocturna convencionales, funciona independientemente de la luz ambiental y permite detectar fuentes de calor en la oscuridad total.

La diferencia entre VOx y a-Si radica en los materiales y tecnologías utilizados en detectores de imagen, especialmente en cámaras térmicas: - **VOx (Óxido de Vanadio, Vanadium Oxide)**: Es un material semiconductor utilizado en detectores microbolómetros para imágenes térmicas. Los detectores VOx son conocidos por su alta sensibilidad térmica y buena estabilidad. El VOx cambia su resistencia eléctrica en función de la temperatura, lo que permite detectar radiación infrarroja. - **a-Si (Silicio amorfo, Amorphous Silicon)**: También es un material semiconductor utilizado en detectores microbolómetros. El silicio amorfo es más fácil y barato de fabricar en grandes cantidades, pero generalmente tiene una sensibilidad térmica menor comparada con VOx. Los detectores a-Si son más robustos y tienen una vida útil más larga en ciertas aplicaciones. En resumen, VOx ofrece mayor sensibilidad y precisión en la detección térmica, mientras que a-Si es más económico y duradero, aunque con menor sensibilidad. La elección entre ambos depende de la aplicación específica y el presupuesto. ?

Los sensores VOx (Óxido de Vanadio) generalmente ofrecen una mejor sensibilidad térmica y una imagen más estable que los sensores a-Si (silicio amorfo). Se utilizan ampliamente en equipos térmicos profesionales.

NETD dans un viseur thermique signifie "Noise Equivalent Temperature Difference" (Diferencia de Temperatura Equivalente al Ruido). Es una medida de la sensibilidad térmica del dispositivo. Un valor NETD más bajo indica que el visor térmico puede detectar diferencias de temperatura más pequeñas, lo que resulta en una imagen térmica más clara y detallada. En resumen, cuanto menor sea el NETD, mejor será la capacidad del visor para distinguir objetos con pequeñas variaciones de temperatura. ?

El NETD (Diferencia de Temperatura Equivalente al Ruido) mide la sensibilidad térmica de un sensor. Cuanto más bajo sea el valor, más pequeñas diferencias de temperatura puede detectar el sensor.

Un NETD ≤ 35 mK indica una excelente sensibilidad.

¿Qué distancia puede detectar un visor térmico compacto ?

Según la resolución del sensor y la óptica utilizada, un visor térmico compacto puede detectar:

• humano: hasta 600 m

• vehículo: hasta 1500 m

Estas distancias varían según las condiciones ambientales.

¿Funciona un visor térmico en la oscuridad total ?

Sí. Los dispositivos térmicos detectan la calor emitido por los objetos, no la luz. Por lo tanto, funcionan en completa oscuridad.
