Wanneer een schutter in de loop van een geweer kijkt vanaf de monding, richt zijn aandacht zich vanzelf op de groeven: scherpte, sporen van corrosie, staat van de loop, vervuiling, spoed of zichtbare slijtage. Toch bevindt een van de belangrijkste zones zich aan het andere uiteinde, direct voor de kamer. Moeilijk te observeren zonder geschikt materiaal, meet deze soms slechts enkele millimeters en heeft nog niet het volledige profiel van de groeven. Desalniettemin vormt deze het eerste contact tussen het projectiel en de getrokken loop.
Deze overgang wordt aangeduid met de termen:
- krassende stekkerkegel
- strepenopname
- keel
- leider
- overgangszone
- ingang van de strepen
Het bevindt zich tussen het gedeelte van de kamer dat de patroonhuls bevat en de volledig gevormde groeven. In dit gebied verlaat het projectiel geleidelijk zijn oorspronkelijke omgeving om geleid, samengedrukt en in rotatie gebracht te worden.
De SAAMI definieert de throat als het conische gedeelte van de loop dat zich direct voor de kamer bevindt, ontworpen om de benodigde ruimte voor het projectiel te bieden. Dit gebied wordt ook wel de lead of ball seat genoemd en is direct verbonden met de freebore.
Rol en belang
De strepenopnamekegel beïnvloedt met name:
- de manier waarop het projectiel de groeven raakt
- de initiële weerstand tegen zijn verplaatsing
- de drukverhoging
- de regelmaat van de geleiding
- de gevoeligheid voor de diepte van indringing
- de evolutie van de nauwkeurigheid
- de geleidelijke slijtage van de loop
Het mag niet geïsoleerd worden beschouwd. Het maakt deel uit van een geometrisch geheel dat de kamer, de kamerhals, de vrije boring, de overgangskegel, de groeven, de velden en de loopkern omvat.
Het begrijpen van dit gebied maakt het mogelijk om bepaalde veranderingen die in de loop van de levensduur van een wapen worden waargenomen te interpreteren. Een karabijn kan normaal blijven functioneren terwijl er een geleidelijke evolutie optreedt in de ingang van de groeven. De schutter kan een verandering in de schotgroepen opmerken, een andere gevoeligheid voor bepaalde munitie, een verschuiving van de positie van de groeven ten opzichte van het projectiel, meer afzettingen in de eerste centimeters of een moeilijk te verklaren verlies aan regelmaat.
Deze symptomen bewijzen niet automatisch dat de loop versleten is. De munitie, het optiek, de steunen, de temperatuur, de montage of de techniek kunnen vergelijkbare effecten veroorzaken. Maar wanneer een loop veel is gebruikt, wanneer deze aan hoge vuursnelheden is blootgesteld of wanneer er een blijvende verandering optreedt, verdient dit gebied bijzondere aandacht.

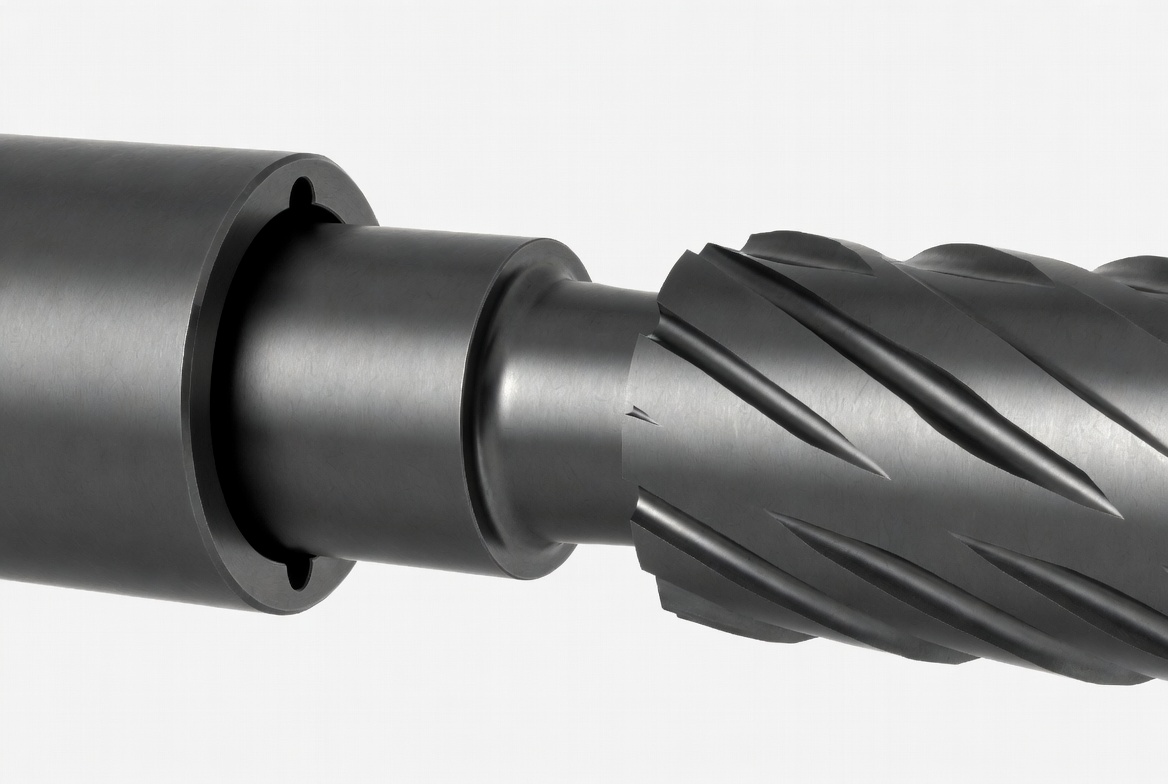

Waar bevindt zich precies de groefkegel ?
Om dit gedeelte te visualiseren, moet je het traject van een geladen patroon volgen:
- Het lichaam van de huls neemt plaats in de kamer.
- De kraag wordt in het overeenkomstige gedeelte geplaatst.
- Het projectiel steekt uit de huls en is gericht naar de loop.
- Voor hem kan zich een korte cilindrische sectie zonder groeven bevinden: de vrije boring.
- Na deze zone begint de overgang naar de strepen. De toppen van de strepen ontwikkelen zich geleidelijk volgens een bepaalde hoek: dat is de strepenopname in de strikte zin.
- Het projectiel komt vervolgens in de volledig gevormde groeven, en daarna in de rest van de loop.
De lengte en geometrie van elk van deze zones hangen af van het kaliber, het kamerontwerp, de gehanteerde norm, het beoogde gebruik van het wapen, het voorziene projectiel en de keuzes van de fabrikant of de wapenmaker. De gestandaardiseerde tekeningen van patronen en kamers geven deze afmetingen weer om veiligheid, betrouwbaarheid en uitwisselbaarheid te garanderen.
Verschil tussen freebore, rifling conus en bullet jump: - **Freebore**: Dit is het gladde, niet-geribbelde gedeelte van de loop net na de kamer, vóór de start van de rifling. Het freebore-gedeelte laat de kogel toe om zonder weerstand te bewegen voordat hij de rifling raakt. - **Cône de prise de rayures (rifling conus)**: Dit is het conische gedeelte van de loop waar de rifling geleidelijk begint en de kogel in de groeven wordt gedrukt. Het zorgt voor een geleidelijke overgang van freebore naar volledige rifling. - **Bullet jump**: Dit is de afstand die de kogel aflegt in de vrije ruimte (freebore) voordat hij de rifling raakt. Een grotere bullet jump kan invloed hebben op de nauwkeurigheid en druk in het wapen. Samengevat: freebore is het gladde stuk in de loop, de rifling conus is het overgangsgebied waar de groeven beginnen, en bullet jump is de afstand die de kogel aflegt voordat hij de rifling raakt.
Deze begrippen worden vaak door elkaar gehaald, terwijl ze betrekking hebben op verschillende gebieden of concepten.
De vrije boring Gedeelte dat meestal cilindrisch is, zonder groeven, gelegen net voor de kamer. Het projectiel kan hierin vooruitgaan voordat het de start van de groeven bereikt. De lengte ervan draagt bij aan de afstand die het projectiel moet afleggen voordat het wordt gegraveerd. De SAAMI definieert het als een deel waarvan de diameter groter is dan die van het projectiel en waarin geen groeven aanwezig zijn.
De groefopnamekegel Schuine overgang tussen de vrije boring (of de kameruitgang) en de volledig gevormde rifling. In dit gebied dringen de riflinggroeven geleidelijk in het oppervlak van het projectiel.
De kogel sprong (projectielsprong) Afstand die de kogel moet afleggen voordat hij de groeven ontmoet. Deze afstand hangt niet alleen af van de vrije boring. Ze hangt ook af van de geometrie van het projectiel, de diepte van de inslag, de werkelijke lengte van de patroon, de vorm van de kogel, de afmetingen van de kamer en de slijtage van de groefopname.
Twee projectielen met dezelfde totale lengte kunnen een verschillende afstand tot de groeven hebben als hun kogels niet dezelfde vorm hebben.
Waarom is de totale lengte van de patroon (COAL / OAL) niet voldoende ?
De totale lengte wordt gemeten tussen de bodem en de punt van het projectiel. Deze is essentieel om de compatibiliteit met het magazijn, de voeding, de conformiteit met bepaalde gegevens en de algemene omvang te controleren. Het beschrijft echter niet precies de relatie tussen de kogelpunt en de rifling.
De punten kunnen kleine variaties vertonen. Twee projectielen met dezelfde referentie kunnen een iets verschillende totale lengte hebben, terwijl hun kogelpunt zich op een zeer vergelijkbare positie bevindt. Omgekeerd kunnen twee projectielen met dezelfde totale lengte maar verschillende vormen de groeven op zeer verschillende posities raken.
Daarom gebruiken onderzoeken naar de inslagdiepte vaak een meting tussen de bodem en een referentiepunt op de kogelkop (CBTO) in plaats van de totale lengte tot aan de punt. Berger herinnert eraan dat de werkelijke relatie met de rifling afhangt van de kogelkop en raadt aan om vergelijkingen op deze referentie te baseren.
Mechanische rol van het krassenpatroon
Het projectiel kan niet rechtstreeks van een vrije ruimte naar volledig gevormde groeven gaan zonder overgang. De kegel zorgt voor een geleidelijke invoer. Op het moment dat het projectiel deze bereikt:
- zijn huls raakt de contouren van het loop
- het oppervlak begint te vervormen
- de strepen worden geleidelijk afgedrukt
- Het projectiel is gecentreerd in de kern.
- de rotatie begint
- de weerstand tegen vooruitgang neemt toe
Deze overgang moet voldoende regelmatig zijn om het projectiel te geleiden zonder een te grote asymmetrische vervorming te veroorzaken. Een correct uitgevoerde grip draagt bij aan een gecentreerde, geleidelijke, reproduceerbare penetratie die compatibel is met de voorziene druk. Het garandeert op zichzelf geen precisie, maar vormt wel een van de eerste oppervlakken van de loop die het projectiel direct kunnen beïnvloeden nadat het de huls heeft verlaten.
Waarom moeten de groeven het projectiel afdrukken ?
De groeven geven het projectiel zijn rotatie, die zorgt voor zijn gyroscopische stabiliteit. De velden dringen lichtjes in de mantel; de groeven vormen de ruimtes waarin een deel van het materiaal kan bewegen. Het projectiel komt eruit met karakteristieke sporen.
Deze operatie vereist kracht. De weerstand hangt met name af van de diameter van het projectiel, de werkelijke diameter van de kern, het materiaal van de mantel, de lengte van het dragende oppervlak, het profiel, het aantal en de diepte van de groeven, de oppervlakteconditie en de hoek van de groefopname. Wanneer het projectiel de groeven bereikt, draagt deze weerstand bij aan de evolutie van de interne druk.
Verband tussen het ontstaan van krassen en druk
De druk begint te stijgen zodra de lading ontbrandt. Deze werkt in op de basis van het projectiel en probeert het naar voren te duwen. Zolang het projectiel niet voldoende is opgeschoven, blijft het beschikbare volume achter het projectiel klein. Wanneer het de groeven ontmoet, moet het de weerstand overwinnen die nodig is voor het insnijden en het in rotatie brengen.
Als het projectiel al in contact is met de groeven op het moment van ontsteking, ondervindt de beweging ervan onmiddellijk deze weerstand. Als het een vrije slag heeft, begint het te bewegen voordat het de groeven bereikt. Berger geeft aan dat een projectiel dat in contact is geplaatst onmiddellijk een gravurekracht ondervindt en dat deze configuratie een aanzienlijk hogere druk kan veroorzaken dan een projectiel dat iets teruggeplaatst is.
Dit betekent niet dat een grote sprong altijd beter is. Het betekent dat de diepte van het inslaan en de afstand tot de rifling parameters zijn die het gedrag van een lading kunnen beïnvloeden. Een munitie die is ontwikkeld met een projectiel dat ver van de rifling ligt, mag niet worden aangepast om het plotseling in contact te brengen zonder het laadproces volledig opnieuw te doorlopen met betrouwbare gegevens.
Kan het projectiel direct in contact zijn met de groeven ?
In bepaalde precisieschietpraktijken en gespecialiseerd herladen werken schutters met een projectiel dat iets teruggetrokken is, in contact staat, of soms lichtjes in de groeven is ingebracht. Deze configuraties vereisen een nauwkeurige kennis van de kamer, het projectiel, de munitie en de druk. Ze brengen ook praktische beperkingen met zich mee: een ingebracht projectiel kan vast komen te zitten bij het uitnemen van een niet-afgevuurde patroon; de huls kan loskomen van het projectiel en poeder in het mechanisme verspreiden. Berger wijst expliciet op dit risico.
Voor een jachtwapen, dienstwapen of elke karabijn die een perfect betrouwbare voeding en uitwerping vereist, is deze overweging essentieel. Het nastreven van precisie mag nooit ten koste gaan van de veiligheid, de voeding, de uitwerping van een intacte patroon, de compatibiliteit met het magazijn en de benodigde marge voor temperatuurschommelingen en vervuiling.
Verbetert een korte afstand tot de krassen altijd de nauwkeurigheid ?
Nee. Er bestaat geen universele afstand die systematisch de beste groeperingen oplevert. Sommige combinaties van wapen en projectiel geven goede resultaten dicht bij de groeven; andere werken beter met een grotere sprong. De gevoeligheid varieert afhankelijk van de vorm van de kogelkop, de lengte van het dragende oppervlak, de werkelijke diameter van het projectiel, de kamer, de loop, de snelheid, de lading, de stijfheid van het geheel en de regelmaat van het projectiel.
Berger geeft aan dat sommige karabijnen hun beste precisie bereiken wanneer het projectiel zeer dicht bij de groeven zit, terwijl andere beter functioneren met een duidelijk grotere sprong. De diepte van het inschieten moet worden beschouwd als een variabele om te testen, en niet als een vaste regel. De schutter moet een betere puntgroepering onderscheiden van een echte reproduceerbare trend die onder vergelijkbare omstandigheden is verkregen en betrouwbaar genoeg is voor zijn gebruik. Enkele inslagen zijn niet voldoende om een algemene regel vast te stellen.
Belang van de vorm van de kogelkop
De ogief vormt het gebogen deel van het projectiel dat zich bevindt tussen het dragende oppervlak en de punt. De vorm bepaalt de plaats waar deze het groefkegel ontmoet. Twee projectielen van hetzelfde kaliber kunnen een tangentiële, snijdende, hybride ogief hebben, een dragend oppervlak dat meer of minder lang is, of een referentiediameter die eerder of later wordt bereikt.
Een kogel met een tangentiële punt heeft doorgaans een soepelere overgang. Een kogel met een secante punt kan goede aerodynamische prestaties bieden, maar is gevoeliger voor zijn positie. Hybride kogels combineren meerdere profielen om een compromis te zoeken. Berger legt uit dat zijn hybride profielen een tangentiële en een secante sectie combineren om de gevoeligheid voor de afstand tot de rifling te verminderen in vergelijking met sommige traditionele VLD-profielen.
De relatie tussen het projectiel en de groefafdruk moet dus worden geanalyseerd met de exacte referentie van het gebruikte projectiel. Een meting verkregen met een model kan niet automatisch worden overgedragen naar een ander.
Wat is de insnijding van het projectiel ?
De gravure komt overeen met het afdrukken van de velden van het loopkanaal in het oppervlak van het projectiel. Wanneer het projectiel in de groeven van het loopkanaal binnendringt, beginnen de verhogingen zijn omhulsel te markeren. Deze handeling centreert het projectiel, legt zijn rotatie op, vervormt lokaal zijn omhulsel, creëert een initiële weerstand en bereidt zijn doorgang door het getrokken loopkanaal voor.
Een regelmatige gravure moet op symmetrische wijze plaatsvinden. Als het overgangsgebied een belangrijke afwijking vertoont, een onregelmatige slijtage of asymmetrische afzettingen, kan de grip minder uniform worden. Deze onregelmatigheid kan theoretisch de initiële uitlijning, de vervorming van de mantel, de weerstand bij het vertrek, de snelheid en de spreiding beïnvloeden. Het is echter moeilijk om een slechte groepering uitsluitend toe te schrijven aan de grip van de groeven zonder grondige inspectie en systematische tests.

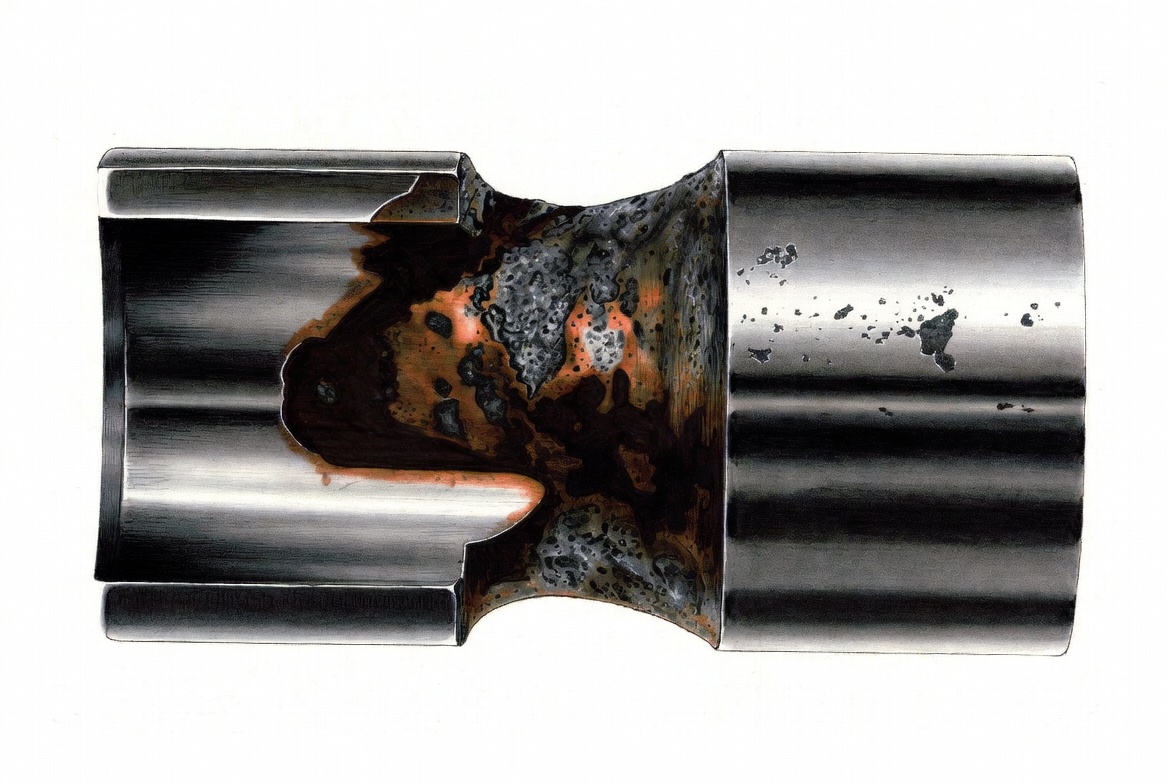

Slijtage en erosie van de keel
De groef van de loop wordt blootgesteld aan bijzonder zware omstandigheden: zeer hete gassen, hoge druk, verbrandingsdeeltjes, het passeren van het projectiel, herhaalde thermische cycli en mechanische spanningen. Het bevindt zich direct naast de kamer, waar de gassen hoge temperaturen en drukken bereiken. Bij elk schot ondergaat het oppervlak een combinatie van thermische erosie, chemische erosie, mechanische slijtage, uitzetting en afkoeling.
Deze herhaling kan geleidelijk de oppervlakteconditie, de overgangshoek, de scherpte van het begin van de groeven, de effectieve lengte van de keel en de afstand tussen het projectiel en de groeven veranderen.
De erosie van de keel komt overeen met de geleidelijke achteruitgang van het gebied voor de kamer. In het begin is de ingang van de groeven duidelijk en regelmatig. Door gebruik kan deze ruwer worden, licht gescheurd, minder duidelijk, verder in de loop liggen of bedekt zijn met hardnekkige afzettingen. De erosie lijkt niet noodzakelijk op een gebroken groef of een spectaculaire holte. Het kan de vorm aannemen van een netwerk van kleine beschadigingen die alleen met een endoscoop zichtbaar zijn. Het lijkt dan alsof de grip van de groeven is teruggelopen: in werkelijkheid is het materiaal bij de ingang ervan geleidelijk aangetast. Het projectiel moet een grotere afstand afleggen voordat het een nog voldoende gemarkeerd deel van de groeven tegenkomt.
Factoren die erosie versnellen
- Hoeveelheid verbrand poeder
- Relatie tussen de hulsinhoud en de loopdiameter (huls met grote capaciteit voor projectielen met een kleine diameter)
- Druk
- Temperatuur
- Vuursnelheid en lengte van de series
- Type poeder (reactiviteit, hoeveelheid, verbrandingstemperatuur)
- Loopmateriaal (samenstelling, behandeling, fabricagekwaliteit)
- Onderhoud (onjuiste reiniging of achtergebleven afzettingen die zich ophopen)
Het is onmogelijk om een universeel aantal schoten te geven dat overeenkomt met de levensduur van een kanon. Twee identieke kanonnen met hetzelfde kaliber kunnen verschillend slijten afhankelijk van hun gebruik.
Vuursnelheid versus aantal schoten Het totale aantal schoten blijft een nuttige indicator, maar het vertelt niet het hele verhaal. Een loop die langzaam wordt gebruikt, met afkoelfasen, ondergaat niet dezelfde thermische cyclus als een loop die in snelle series wordt gebruikt. Wanneer de temperatuur sterk stijgt, hopen de thermische spanningen zich op, blijft het oppervlak van de kamer blootgesteld aan hete gassen en vinden de volgende schoten plaats in een al opgewarmde loop. Het is niet nodig te wachten tot de loop volledig is afgekoeld na elk schot, maar het is wel belangrijk om onnodig hoge temperaturen te vermijden, vooral bij snelle kalibers of tijdens lange series.
Roestvrij staal Roestvrij staal kan voordelen bieden op het gebied van corrosiebestendigheid en bewerkbaarheid. Dit betekent niet dat het immuun is voor erosie van de throat. Hete gassen, druk en thermische cycli blijven invloed uitoefenen. De levensduur hangt meer af van de staalsoort, de metallurgische kwaliteit, de behandeling, de afwerking, de geometrie, de dikte, het tempo en het onderhoud. Een loop van hoogwaardig koolstofstaal kan lange tijd uitstekende prestaties behouden; een roestvrijstalen loop kan snel slijten in een zeer veeleisende configuratie.
Chrome en oppervlaktebehandelingen Sommige wapens hebben een verchroomde loop of ondergaan behandelingen die bedoeld zijn om de corrosiebestendigheid, slijtvastheid, onderhoudsgemak of duurzaamheid te verbeteren. Deze behandelingen kunnen de algemene weerstand verhogen en de afwerking en interne toleranties beïnvloeden. Een wapen dat bedoeld is voor intensief militair schieten, heeft niet precies dezelfde prioriteiten als een precisiegeweer. Geen enkele behandeling elimineert erosie volledig; ze kan alleen het tempo en de gevolgen ervan veranderen.
Hoe zorgt slijtage ervoor dat krassen "terugwijken" ?
De groeven verplaatsen zich niet fysiek. Het deel dat het dichtst bij de kamer ligt, slijt af. Hun scherpe begin bevindt zich dus geleidelijk verderop. Voor een gegeven projectiel en een meting uitgevoerd met dezelfde methode, kan de lengte die nodig is om de groeven te bereiken toenemen. De schutter die regelmatig de contactpositie meet, kan deze evolutie waarnemen. Deze meting moet echter met voorzichtigheid worden geïnterpreteerd: ze kan variëren afhankelijk van het projectiel, de slijtage van het gereedschap, de toegepaste kracht, vervuiling, temperatuur, variaties in de kogelkop en de manier waarop de slagpin of de uitwerper op de meetpatroon inwerken. Eén enkele meting is niet voldoende; er moet gezocht worden naar een reproduceerbare trend.
Vernietigt slijtage onmiddellijk de nauwkeurigheid ?
Nee. Een karabijn kan nog steeds uitstekende schotgroepen produceren terwijl de loopgroeven al tekenen van erosie vertonen. De precisie verdwijnt niet na een exact aantal schoten. Ze kan geleidelijk veranderen. De schutter kan verschillende fasen waarnemen: een nieuwe loop die een stabilisatieperiode nodig heeft, regelmatig functioneren, geleidelijke toename van vervuiling, verhoogde gevoeligheid voor bepaalde ladingen, grotere spreiding, aanhoudend verlies van consistentie.
In sommige gevallen maakt een aanpassing van de munitie het mogelijk om een deel van de precisie terug te vinden. In andere gevallen levert het geweer niet langer de gewenste resultaten op. De grens hangt ook af van het gebruik: een geweer dat onvoldoende is geworden voor een wedstrijd op zeer hoog niveau, kan nog steeds perfect geschikt zijn voor training, recreatief schieten, bepaalde disciplines of jacht op redelijke afstanden.
Waarom kan een versleten krascontact de groepen veranderen ?
Verschillende mechanismen kunnen een rol spelen:
- grotere afstand tussen de strepen
- minder regelmatige ingang (ruwere of minder symmetrische oppervlakte)
- ophoping van afzettingen (koper en residuen die zich meer vastzetten in de aangetaste gebieden)
- weerstandsvariatie (kracht nodig voor minder regelmatige rotatie)
- verhoogde gevoeligheid voor het projectiel (sommige profielen verdragen de evolutie beter)
- wijziging van het trillingsregime (druk- of snelheidsverandering die het dynamische gedrag van het kanon beïnvloedt)
Deze effecten blijven verbonden. Het is zelden mogelijk om onder de gewone omstandigheden van een stand één enkele factor perfect te isoleren.
Andere praktische aspecten
Waarom lijken sommige kanonnen beter te worden na meerdere schoten ? Een nieuw kanon heeft een oppervlak dat voortkomt uit de fabricage (fijne gereedschapsmarkeringen, oorspronkelijke ruwheid, bijzonder scherpe randen, neiging om meer koper vast te houden). Na meerdere schoten en een aangepaste onderhoudsbeurt kunnen sommige oneffenheden zich stabiliseren. De vervuiling wordt voorspelbaarder. Dit fenomeen mag niet worden geïnterpreteerd als een verplichting om een precies aantal patronen af te vuren volgens een universeel ritueel. De inloopprocedures variëren afhankelijk van de fabrikanten en de wapensmeden. De eigenaar moet de aanbevelingen volgen die precies overeenkomen met zijn kanon.
Kan het schoonmaken krassen op de stekker veroorzaken ? Ja, wanneer het wordt uitgevoerd met ongeschikt materiaal of een verkeerde methode (stok die over de oppervlakken schuurt, slecht passende geleider, te agressieve borstel, verkeerd ingebracht gereedschap, verkeerd gebruik van schuurmiddel, herhaald demonteren zonder noodzaak, poging tot mechanisch schrapen). Krassen ontstaan meestal minder snel wanneer de reiniging wordt uitgevoerd vanuit de kamer met een geschikte geleider. Niet alle wapens laten deze methode echter toe. De reiniging moet rekening houden met het ontwerp van het wapen, de aanbevelingen van de fabrikant, de aard van de producten, de aanwezige materialen en het werkelijke vervuilingsniveau. Een loop mag niet agressief worden behandeld om systematisch een perfect wit lapje te verkrijgen. Onvoldoende reiniging kan problematische afzettingen achterlaten; overmatige of ruwe reiniging kan schade veroorzaken.
Koperafzettingen nabij de krassluiting De oorspronkelijke gravure kan de afzetting van materiaal in de eerste centimeters bevorderen. Een ruwe zone houdt doorgaans gemakkelijker afzettingen vast. Deze afzettingen kunnen op hun beurt de lokale diameter, wrijving, regelmaat en reinigingsgemak veranderen. Een verkleuring of zichtbare afzetting alleen is niet voldoende om ernstige slijtage te diagnosticeren. De inspectie moet worden gecombineerd met de evolutie van de prestaties en de geschiedenis van de loop.
Observatie met het blote oog en endoscoop In de meeste wapens is het gebied moeilijk direct te observeren. Een inspectie vanaf de monding geeft een beperkt perspectief; vanaf de kamer kan het worden belemmerd door de behuizing, de diepte, het gebrek aan verlichting of de kijkhoek. Een endoscoop maakt het mogelijk om de ingang van de groeven, afzettingen, oppervlakkige scheurtjes, de algemene staat en bepaalde onregelmatigheden te observeren. Maar de endoscoop kan ook onnodige zorgen veroorzaken: een sterk vergroot beeld verandert kleine normale markeringen in indrukwekkende defecten. De interpretatie moet rekening houden met de vergroting, de verlichting, de referentie van een vergelijkbare loop, de werkelijke prestaties en het aantal en type schoten. Een imperfect intern beeld betekent niet automatisch dat de loop vervangen moet worden.
Een endoscopische controle kan een nog duidelijke grip, koolstofafzettingen, koper, een geleidelijke erosie, kleine thermische scheurtjes, corrosie, een longitudinale kras, een gelokaliseerd defect of een vervuilde kamerhals aan het licht brengen. Het gereedschap dient om de toestand te documenteren. Het mag de andere controles niet vervangen. Een relevante diagnose vergelijkt de interne beelden, de groeperingen, de snelheden, de vervuiling, het gedrag van meerdere munitie en de evolutie in de tijd.
Het verschil tussen normale slijtage en een defect onderscheiden Normale slijtage verschijnt geleidelijk en komt overeen met het gebruik. Een defect kan een plotselinge, asymmetrische, gelokaliseerde evolutie vertonen, vergezeld van een incident, gerelateerd aan corrosie, als gevolg van een obstructie of ontstaan na een interventie. Tekenen die een professionele inspectie vereisen, omvatten onder andere een plotselinge verslechtering van de precisie, abnormale markeringen op de projectielen of hulzen, ongebruikelijke weerstand bij het kameren, een sterke snelheidsvariatie, tekenen van overdruk, een vermoede obstructie, diepe corrosie, zichtbare vervorming of een schietincident. De schutter mag de tests niet voortzetten wanneer er een mogelijk veiligheidsprobleem is.
Invloed op het kameren De kamerpassing hangt voornamelijk af van de afmetingen van de patroon en de kamer. De positie van het projectiel kan echter weerstand veroorzaken als de punt ervan de groeven bereikt voordat de kamer volledig gesloten is (te lange patroon, ander projectiel, korte kamer, afzettingen in de throat, herladen munitie met een onjuiste diepte). Een moeilijke sluiting mag nooit geforceerd worden. De weerstand kan door vele andere oorzaken komen (slecht hergekalibreerde huls, te ver naar voren liggende schouder, te dikke hals, vuile kamer, onvoldoende ingedrukt projectiel, verkeerd kaliber, vreemd voorwerp). De patroon moet worden verwijderd en onderzocht.
Merkingen op een geladen projectiel Wanneer een projectiel de groeven raakt of binnendringt, kan de punt kleine sporen vertonen na extractie. De interpretatie is delicaat: sporen kunnen ook afkomstig zijn van de voeding, de magazijn, de helling, de extractie, een schuine aanraking of afzettingen. Een eenvoudige visuele observatie vervangt geen meting. Het gebruik van een marker of andere ambachtelijke methoden kan soms een aanwijzing geven, maar vormt geen voldoende validatie om een lading aan te passen.
Vervorming voordat de krassen bereikt worden Het projectiel ondergaat al verschillende belastingen: het vasthouden in de hals, de extractiekracht uit de huls, de gasdruk, eventueel contact met de kameruitgang, beweging in de vrije boring. De vervorming ervan hangt af van de constructie. Een projectiel met een dunne mantel reageert niet hetzelfde als een monolithisch projectiel, een dik ommanteld pantserprojectiel, een jachtprojectiel met gebonden kern of een wedstrijdprojectiel. De grip van de rifling moet deze verschillende ontwerpen leiden binnen het kader dat door het kamerontwerp is bepaald.
Monolithische projectielen Over het algemeen gemaakt van een koperlegering of een vergelijkbaar materiaal, kunnen ze langer zijn dan een klassiek projectiel met hetzelfde gewicht (materiaal minder dicht dan lood). Hun gedrag bij het graveren kan ook anders zijn. Fabrikanten kunnen groeven, reliëfs, verminderde draagvlakken of specifieke profielen aanbrengen. De schutter moet de gegevens van de fabrikant van het projectiel en het kruit volgen. Een geschikte inslagdiepte voor een conventioneel mantelprojectiel mag niet automatisch worden overgenomen.
Variaties tussen wapens van hetzelfde kaliber Twee wapens gekalibreerd voor hetzelfde kaliber kunnen kleine verschillen vertonen binnen de standaardgrenzen. Ze kunnen ook geproduceerd zijn volgens verschillende standaarden, met verschillende boren, verschillende toleranties, verschillende toepassingen of verschillende slijtagegeschiedenissen. Een matchkamer kan een specifieke geometrie nastreven; een semi-automatisch wapen kan meer speling geven voor betrouwbaarheid; een jachtgeweer moet verschillende commerciële munitie accepteren. Men mag nooit aannemen dat herladen munitie voor een karabijn geschikt is voor een ander wapen van hetzelfde kaliber. Elk wapen moet afzonderlijk worden gecontroleerd.
CIP- en SAAMI-normen De CIP en de SAAMI streven beide naar standaardisatie en veiligheid. Hun methoden, tekeningen, eenheden en bepaalde toleranties kunnen verschillen vertonen. Een patroon met een vergelijkbare aanduiding kan ook tot een specifieke geschiedenis of standaard behoren. De schutter mag geen afmetingen uit verschillende documenten door elkaar gebruiken zonder hun compatibiliteit te controleren. De genormaliseerde tekeningen vormen de referentie voor fabrikanten, maar de technische interpretatie ervan vereist een goed begrip van minimale en maximale grenzen, diameters, hoeken en meetmethoden. De aanwezigheid van een waarde op een tekening is geen voldoende instructie om een kamer aan te passen.
Mogelijke interventies
Kan men de gripkegel voor strepen aanpassen ? Ja, technisch gezien, binnen het kader van een wapenwerk (kamerbewerking van een loop, gecontroleerde herstelling, vervaardiging van een wapen op maat, interventie gericht op een specifiek projectiel). Deze operatie vereist een geschikte uitboor, precieze machines, controle van de uitlijning, meetgereedschap, een perfecte kennis van het kamerontwerp en een volledige controle na de interventie. Materiaal verwijderen is onomkeerbaar. Een fout kan een onjuiste geometrie veroorzaken, een te lange kamer, een slechte uitlijning, een ruwe oppervlakte, onvoorspelbare druk of werking, verlies van precisie of een gevaarlijk wapen. Deze interventie moet worden toevertrouwd aan een gekwalificeerde professional.
Kan een versleten krasstekker worden hersteld ? Een versleten groefpassing kan niet worden hersteld door simpelweg materiaal toe te voegen. Afhankelijk van het ontwerp van het wapen en de staat van de loop kunnen verschillende professionele oplossingen worden overwogen: de loop blijven gebruiken als de prestaties nog passend zijn, de loop herpositioneren en de kamer aanpassen bij bepaalde bevestigingen, de loop vervangen, of de loop reserveren voor minder veeleisend gebruik. Bij sommige karabijnen kan een wapensmid een klein stuk aan de achterkant van de loop verwijderen, deze opnieuw schroeven en de kamer opnieuw maken. Deze operatie is alleen mogelijk als de geometrie, het schroefdraad, het profiel, de markeringen, de onderdelen, de slagplaat en de algemene staat dit toelaten. Het is geen universele oplossing.
Wanneer moet een loop worden vervangen ? Vervanging hangt niet alleen af van het interne uiterlijk. Het wordt relevant wanneer de nauwkeurigheid niet langer compatibel is met het gebruik, wanneer de achteruitgang duurzaam is, wanneer meerdere betrouwbare munities dezelfde resultaten geven, wanneer het optiek en de montage zijn gecontroleerd, wanneer de steunen en de techniek zijn gecontroleerd, wanneer de vervuiling correct is behandeld, wanneer een inspectie een gevorderde slijtage bevestigt of wanneer er een veiligheidsfout aanwezig is. Voor een wedstrijdschutter kan een lichte toename van de schotgroepen een verandering rechtvaardigen. Voor een recreatieve schutter kan hetzelfde loop nog steeds perfect bevredigend zijn. Het belangrijkste criterium is de overeenstemming tussen de resterende prestaties en het daadwerkelijke gebruik.
Bewaking en diagnose
Tekenen die kunnen wijzen op een evolutie van de keel (throat) Geen enkel afzonderlijk teken is een bewijs. Meerdere overeenkomende waarnemingen kunnen echter een controle rechtvaardigen: geleidelijke opening van groeperingen, vaker schoonmaken nodig, grotere koperafzettingen, minder regelmatige snelheid, gedragsverandering bij munitie die eerder stabiel was, verandering in groefmetingen, verlies van precisie wanneer de loop opwarmt, eerste groeven zichtbaar geërodeerd bij endoscopie. Eerst moeten de eenvoudigste oorzaken worden uitgesloten (loszittende montagemoer, defecte optiek, kolf in contact met de loop, slecht bevestigde demper, onregelmatige steunen, partijwissel, weersverandering, vermoeidheid van de schutter).
Waarom is de eerste centimeter van de loop zo belangrijk ? Het projectiel ondergaat hier zijn eerste spanningsbelasting: het wordt uitgelijnd, gegraveerd, versneld en in rotatie gebracht. Een variatie die op dit moment ontstaat, kan zich voortzetten gedurende de rest van zijn doorgang door de loop. De loop functioneert echter als een compleet systeem. De precisie hangt ook af van de kwaliteit van de kamer, de uitlijning, de loop, de monding, de kroon, de stijfheid, de montage in het huis en de munitie. Het zou overdreven zijn om het nemen van de groeven als het enige belangrijke gebied te presenteren. Het is simpelweg een van de meest belaste en minst zichtbare onderdelen.
Rol van de kroon in vergelijking De grip van de groeven werkt aan het begin van het traject. De kroon werkt op het moment van het verlaten. Een onregelmatige kroon kan ervoor zorgen dat de gassen asymmetrisch ontsnappen rond het projectiel. Een onregelmatige groefgrip kan de initiële geleiding beïnvloeden. Beide uiteinden van de loop zijn om verschillende redenen belangrijk. Wanneer er een precisieprobleem optreedt, moeten ze worden onderzocht, zonder de algemene staat van de loop, de montage, de munitie en de techniek uit het oog te verliezen.
Lange versus korte strepen nemen Niet per se de ene beter dan de andere. Een lange overgang kan een geleidelijke invoer bieden; een kortere overgang kan passen bij een andere kamerontwerp of een ander gebruik. Het resultaat hangt af van het geheel (hoek, diameter, lengte van de vrije boring, projectiel, druk, kaliber, gewenste snelheid). Er bestaat geen universeel superieure geometrie. Een kamer moet worden beoordeeld in verhouding tot het doel waarvoor deze is ontworpen.
Waarom hebben sommige kamers een grote freebore ? Een langere vrije boring kan worden gekozen om lange projectielen te accepteren, een specifieke geometrie te beheren, een bepaalde patroonlengte toe te staan, de drukopbouw te beïnvloeden, compatibiliteit met verschillende munitietypes te garanderen of te voldoen aan een bestek. Hieruit mag niet worden geconcludeerd dat een lange vrije boring automatisch een slechte precisie veroorzaakt. Sommige uiterst nauwkeurige wapens gebruiken geometrieën met een aanzienlijke vrije boring. De kwaliteit hangt af van de samenhang tussen de kamer, het projectiel en de munitie.
Beperkt de oplader de afstand tot krassen ? Ja. Zelfs wanneer een kamer het mogelijk maakt om een projectiel ver naar voren te plaatsen, moet de patroon vaak in het magazijn passen. Ze moet ook correct gepositioneerd zijn, onder de lippen omhoog komen, in de kamer passen en intact worden uitgenomen. Berger benadrukt dat de maximale lengte die compatibel is met het magazijn het gebruik van een positie dicht bij de rifeling kan verhinderen, vooral bij lange projectielen. Voor een herhalingskarabijn is een betrouwbare voeding een essentiële vereiste. De beste groepering die wordt verkregen door elke patroon handmatig in te brengen, is niet noodzakelijk de beste afstelling voor daadwerkelijk gebruik.
Temperatuur en relatie met krassen Materialen zetten uit bij temperatuurstijging. Onder normale omstandigheden blijven deze variaties klein, maar ze tellen wel op bij andere parameters. Temperatuur kan vooral invloed hebben op het poeder, de druk, de snelheid, de vervuiling, de temperatuur van de loop en het gedrag van het smeermiddel of de residuen. Een munitie die ontwikkeld is onder gematigde omstandigheden kan zich anders gedragen bij hoge hitte of grote kou. Hoe dichter een configuratie bij de grenzen ligt, hoe minder marge er overblijft. Deze extra reden verklaart waarom munitie die bestemd is voor de jacht of operationeel gebruik een robuuste betrouwbaarheid moet hebben.
Aanwezigheid van een geluidsmoderator De demper wijzigt niet direct de geometrie voor de kamer. Hij kan echter wel de algemene werking van bepaalde wapens beïnvloeden door in te grijpen op de resterende druk, de cyclus van een semi-automatisch wapen, de temperatuur, de vervuiling en de gasretour. Hornady herinnert eraan dat de drukduur en de beschikbare druk bij het gassysteem de cyclus van semi-automatische wapens kunnen beïnvloeden, vooral afhankelijk van de looplengte, het gassysteem en de aanwezigheid van een demper. Een wapen dat vaak met een demper wordt gebruikt, kan dus een andere vervuiling vertonen. Dit betekent niet dat de demper direct de erosie van de throat veroorzaakt, maar hij draagt wel bij aan de algemene gebruiksomstandigheden.
Hoe de evolutie van een kanon volgen De schutter kan een logboek bijhouden met het geschatte aantal schoten, de soorten munitie, de gebruikte partijen, de gebruikte ladingen (binnen een wettelijk kader voor herladen), het gebruikelijke schiettempo, de schoonmaakbeurten, de referentiegroepen, de gemiddelde snelheden, endoscopische inspecties en de metingen van de groeven die met dezelfde methode zijn uitgevoerd. Deze opvolging maakt het mogelijk om een slechte incidentele sessie, een partijwissel, een montageprobleem of een blijvende trend te onderscheiden. Het is beter om resultaten te vergelijken die onder zo vergelijkbaar mogelijke omstandigheden zijn verkregen.
Waarom de munitie niet veranderen na slechts één slechte groepering? Een slechte groepering kan het gevolg zijn van vele factoren. Voordat de diepte van het inschieten wordt aangepast, moet men de stabiliteit van de positie, de windomstandigheden, de temperatuur van de loop, de bevestiging van de optiek, de consistentie van de steunen, de staat van de kamer, de partij munitie en de aanwezigheid van een duidelijk defect controleren. Het gelijktijdig wijzigen van meerdere parameters maakt het onmogelijk om de oorzaak te begrijpen. De schutter loopt het risico het projectiel naar de groeven te verplaatsen terwijl het probleem eigenlijk een losse montage is. Deze wijziging kan dan een extra risico introduceren zonder het oorspronkelijke probleem op te lossen.
De meest voorkomende fouten
- Freebore en prise de rayures verwarren
- Denken dat het projectiel altijd de groeven moet raken.
- De lengte van een ander karabijngeweer kopiëren
- Gebruik alleen de totale lengte
- De diepte aanpassen zonder de lading opnieuw te laden.
- Een patroonforcering die slecht in de kamer past
- Het kanon alleen beoordelen met een endoscoop.
- Schoonmaken met agressieve middelen
- Verwarring tussen erosie en corrosie
- Vervangen van het kanon op basis van een theoretisch cijfer
Atlas Defense-methode: het diagnosticeren van een geleidelijk verlies aan precisie
- Controleer de schutter (vergelijk de resultaten met die van een andere bekwame schutter indien mogelijk).
- Controleer de optiek (klemmen, voet, rail en werking van de kijker).
- Controleer de bevestiging van de schroef (aandraaien volgens de aanbevelingen van de fabrikant).
- Controleer de vrijheid van de loop (zoek naar ongewenst contact met de kolf wanneer de montage bedoeld is om zwevend te zijn).
- Controleer de mond (kroon en montage van een eventueel accessoire).
- Een referentiemunitie testen (bekend om zijn regelmatige werking in het wapen).
- Observeer de hoezen (zoek naar ongebruikelijke tekenen zonder een conclusie te trekken op basis van slechts één aanwijzing).
- Correct schoonmaken (afzettingen verwijderen volgens een geschikte methode, zonder de loop te beschadigen).
- Meet de prestaties (voldoende representatieve groepen en, indien mogelijk, snelheden).
- Laat de keel inspecteren (professionele inspectie of endoscopie wanneer eenvoudige oorzaken zijn uitgesloten).
Veelgestelde vragen
Wat is de krassingsopnamekegel ? Overgangszone gelegen voor de kamer, waarin de groeven geleidelijk verschijnen en beginnen het projectiel te graveren.
Het verschil tussen de "freebore" en de "throat" in een geweerkolf is als volgt: - **Freebore**: Dit is het gedeelte van de loop net na de kamer (waar de patroon zit) dat geen rifeling heeft. Het is een glad stuk loop waar de kogel vrij kan bewegen voordat hij de getrokken (gerifelde) sectie van de loop binnengaat. De freebore zorgt ervoor dat de kogel niet direct tegen de rifeling drukt bij het afvuren, wat de druk en slijtage kan verminderen. - **Throat**: Dit is het gedeelte van de loop waar de vrije boring overgaat in de rifeling. Het is het overgangsgebied tussen de kamer en de getrokken loop. De throat is vaak iets wijder dan de rifeling zelf en kan slijten door het afvuren van patronen, wat invloed kan hebben op de nauwkeurigheid. Kort samengevat: de freebore is het gladde, niet-gerifelde stuk loop na de kamer, terwijl de throat het overgangsgebied is naar de gerifelde sectie van de loop. ? De freebore is een cilindrisch gedeelte zonder groeven. De throat omvat het gebied dat verband houdt met de ingang van de loop en de overgang naar de groeven.
Wat is de bullet jump ? Afstand afgelegd door het projectiel voordat de punt de groeven raakt.
Moet het projectiel de groeven raken om nauwkeurig te zijn ? Nee. Sommige wapens werken goed dicht bij de groeven; andere geven betere resultaten met een grotere sprong.
Waarom kan contact met krassen de druk verhogen ? Omdat het projectiel onmiddellijk de weerstand ondervindt die nodig is voor het graveren en het in rotatie brengen.
Geeft de totale lengte van de patroonhuls de afstand tot de rifling aan ? Niet precies. De vorm van de kogelpunt en de variaties ervan beïnvloeden het werkelijke contactpunt.
Waarom een meting van het kruitpakket bij de kogel gebruiken ? Het maakt het mogelijk om de positie van het deel van het projectiel dat de groeven raakt, directer te vergelijken.
Wat is erosie van de keel ? Geleidelijke achteruitgang van het gebied voor de kamer door de werking van hete gassen, druk, thermische cycli en het passeren van projectielen.
Welke kalibers slijten de loop het snelst ? Patronen die een grote hoeveelheid kruit verbranden achter een projectiel met een kleine diameter zijn vaak veeleisender, maar de werkelijke levensduur hangt ook af van het vuursnelheid en het geweer.
Heeft het vuursnelheid invloed op de slijtage ? Ja. Snelle series houden het kanon op een hoge temperatuur en kunnen de erosie versnellen.
Kan men erosie met het blote oog zien ? Ze is meestal moeilijk te observeren zonder endoscoop of geschikt materiaal.
Betekent een versleten loop dat het kanon onbruikbaar is ? Nee. Het kanon kan ondanks zichtbare erosie nog steeds nauwkeurig genoeg blijven voor zijn gebruik.
Welke tekenen kunnen slijtage aangeven ? Geleidelijke opening van de groeven, snellere vervuiling, verschillende gevoeligheid voor munitie of meetbare verandering in de positie van de groeven kunnen een controle rechtvaardigen.
Kan het schoonmaken krassen op de stekker veroorzaken ? Ja, als een stok, een borstel of een schuurmiddel op een verkeerde manier wordt gebruikt.
Kan men de gripkegel van krassen opnieuw maken ? In bepaalde configuraties kan een wapenmaker de kamer opnieuw bewerken of de loop herpositioneren. Deze ingreep is noch eenvoudig, noch universeel.
Moet een loop worden vervangen zodra de groeven versleten zijn ? Nee. De vervanging hangt af van de gewenste prestaties en de algemene staat van de loop.
Heeft een match-kamer (match-kamerloop) per se een korte freebore ? Nee. De geometrie hangt af van het projectiel en het gebruik waarvoor de kamer is ontworpen.
Kan een te lange cartridge het sluiten verhinderen ? Ja. Zijn projectiel kan de groeven raken voordat de sluiter volledig gesloten is.
Kan men de sluiter forcer wanneer het projectiel de groeven raakt ? Nee. Elke abnormale weerstand moet ertoe leiden dat de cartridge wordt verwijderd en geïnspecteerd.
Wie kan een kras op een stopcontact repareren ? Deze ingreep moet worden toevertrouwd aan een wapenmaker of een professional die bedreven is in het kamerwerk, de toleranties en de veiligheidscontroles.
Conclusie
De groefopnamekegel is een zeer klein gebied op de schaal van een loop. Toch is de invloed ervan aanzienlijk. Het is op deze plek dat het projectiel de ruimte voor de kamer verlaat, geleidelijk de groeven ontmoet, begint te vervormen en zijn rotatie krijgt.
Deze overgang werkt direct in op de initiële weerstand tegen verplaatsing, de drukopbouw, de geleiding, de regelmaat, de gevoeligheid voor de diepte van de inslag en de evolutie van de loop bij gebruik.
De vrije boring, het rifcontact en de kogelafstand moeten worden onderscheiden. De vrije boring is het rifvrije gedeelte dat zich voor de kamer bevindt. Het rifcontact vormt de conische overgang. De kogelafstand verwijst naar de werkelijke afstand tussen de punt van de kogel en het begin van de riften. Deze afstand hangt zowel af van de kamer, de geometrie van het projectiel als van de positie ervan in de huls. Ze kan niet nauwkeurig worden afgeleid uit alleen de totale lengte van de patroon.
De schutter moet ook onthouden dat een projectiel dicht bij de groeven niet automatisch nauwkeuriger is. Elk geheel gevormd door de loop, de kamer, het projectiel en de munitie heeft zijn eigen gedrag. Een positie in contact kan de druk verhogen en de werkingsmarge verkleinen. Het kan ook het uitnemen van een ongeschoten patroon bemoeilijken. Betrouwbaarheid moet prioriteit blijven, vooral voor een jachtwapen, dienstwapen of herlaadbaar wapen.
Met de tijd slijt de groefvorming. De hete gassen, de druk, de temperatuur en het passeren van projectielen veranderen geleidelijk de staat ervan. Deze evolutie betekent niet onmiddellijk het einde van het kanon. Ze moet worden beoordeeld aan de hand van de schietgroepen, de snelheden, de vervuiling, de geschiedenis en een aangepaste inspectie.
Het vervangen van een loop mag nooit uitsluitend worden besloten op basis van het spectaculaire uiterlijk van een endoscopisch beeld. Omgekeerd mag een blijvend verlies aan precisie niet worden genegeerd wanneer andere oorzaken zijn uitgesloten.
De juiste aanpak is om te observeren, meten, vergelijken en het wapen te laten controleren door een professional wanneer er twijfel blijft bestaan.
Deze paar onzichtbare millimeters vatten zo een groot deel van de complexiteit van de binnenbalistiek samen. Ze tonen aan dat tussen de kamer en de groeven geen enkel detail echt onbeduidend is.
