Come calcolare un azimut con una bussola e una mappa IGN: guida completa
Partite per un'escursione, un trekking o un'orientamento e desiderate imparare a navigare senza GPS? Padroneggiare il calcolo di un azimut con una bussola e una mappa IGN è indispensabile per avanzare in sicurezza. In questa guida pratica, scoprirete un metodo semplice e professionale, passo dopo passo, con esempi concreti e illustrazioni libere da diritti. Che siate principianti o esperti, saprete leggere una mappa, correggere la declinazione magnetica e seguire una rotta precisa sul terreno.

1. Cos'è un azimut ?

Un azimut è l'angolo formato tra il nord di riferimento (nord geografico, nord magnetico o nord della mappa) e la direzione di un punto dato.
Si esprime in gradi da 0° a 360° in senso orario:

  • 0° corrisponde a nord,

  • 90° all'oraè,

  • 180° al sud,

  • 270° a sinistraovest.

- Esempio: se un rifugio si trova esattamente a est rispetto alla vostra posizione, l'azimut sarà di 90°.

2. Il materiale necessario

  • Una mappa IGN a 1:25 000 o 1:50 000 (cartografia precisa indispensabile).

  • Una bussola con piastra trasparente con quadrante graduato (0°-360°), linee di mira e righello millimetrato.

  • (Facoltativo) Un riportatore di navigazione per verificare i tuoi tracciati.

  • Matita o pennarello cancellabile per segnare la mappa.


3. Fase 1: Identificare i punti di partenza e di arrivo

Sulla mappa, individua:

  • vostro posizione attuale (esempio: un incrocio di strade),

  • vostro obiettivo (esempio: una cima, una baita, un lago).

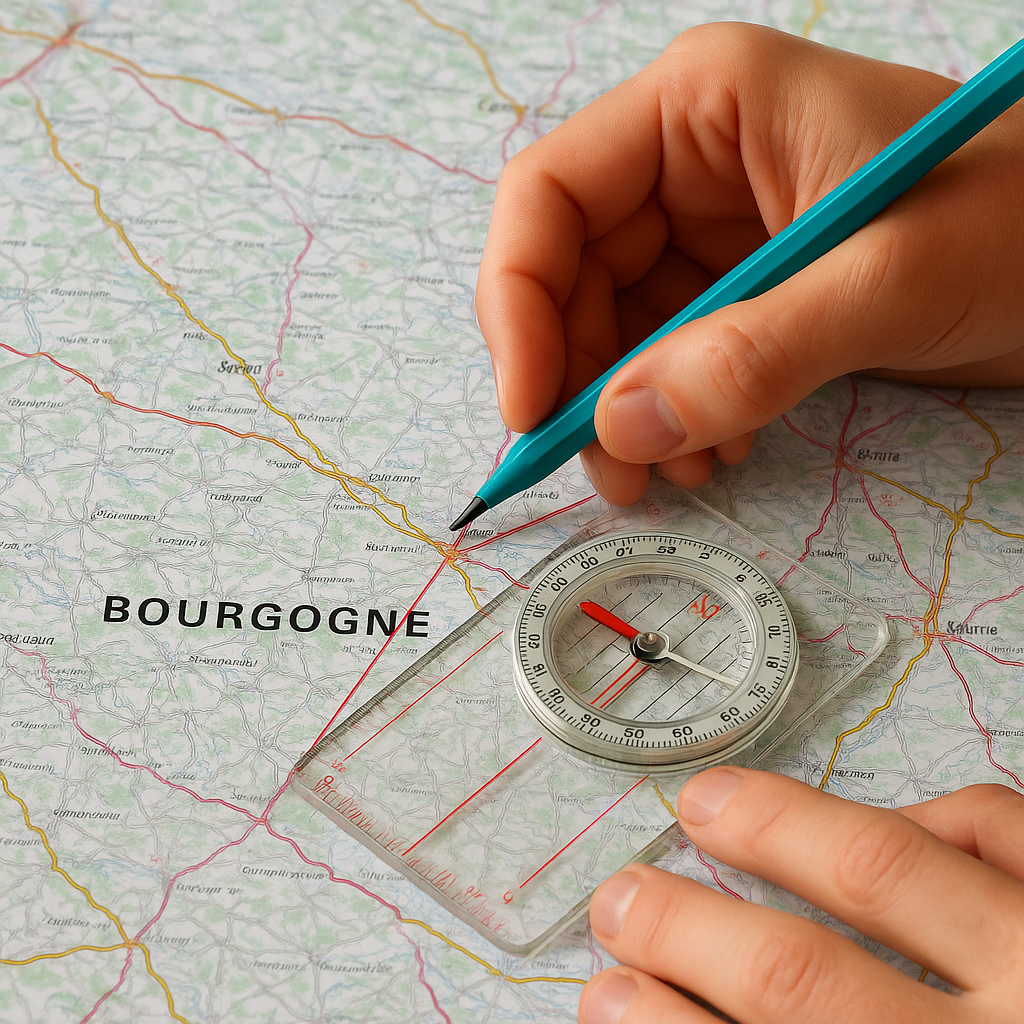

Traccia una linea retta tra questi due punti utilizzando la regola della bussola.

- Esempio pratico: Siete al parcheggio delle Gloriettes (Gavarnie) e desiderate raggiungere il rifugio d’Estaubé. Tracciate una linea retta tra questi due punti.

4. Fase 2: Posizionare la bussola sulla mappa

  1. Posiziona la bussola in modo che:

    • il bordo rettilineo della placca segua la linea tracciata tra il tuo punto di partenza e la tua destinazione,

    • la freccia di direzione (spesso rossa) punta verso l'obiettivo.

  2. Senza muovere la bussola, ruotate il quadrante fino a quando le linee del quadrante siano parallele ai meridiani della mappa (le linee verticali orientate nord-sud).

  3. Il valore indicato dalla freccia di lettura (generalmente in alto sul quadrante) è ilazimut su carta.

- Esempio: Il tuo quadrante indica 72°.

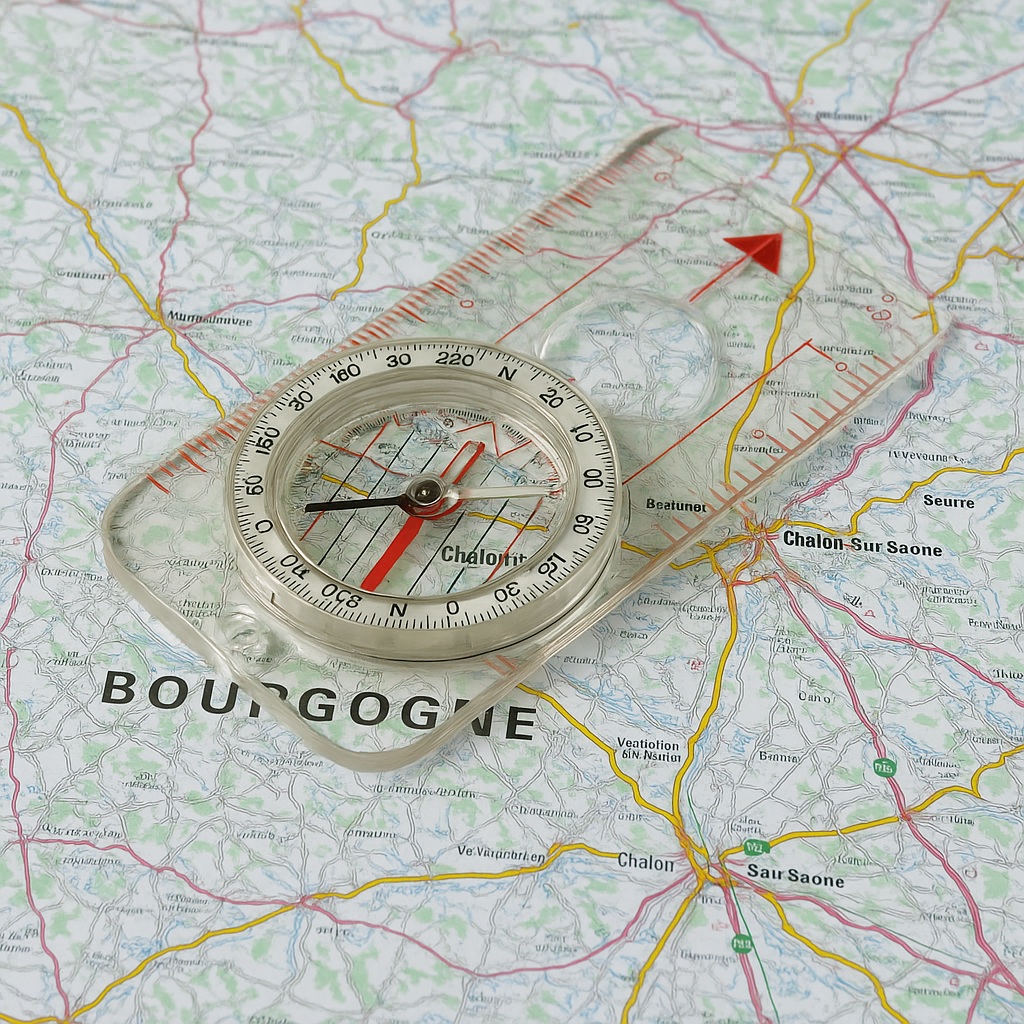

Allineamento di una bussola su una mappa – Wikimedia Commons

5. Fase 3: Correggere la declinazione magnetica

Il nord della mappa (nord geografico) e il nord dell'ago magnetico (nord magnetico) non coincidono perfettamente. La differenza è la declinazione magnetica, indicata nel margine delle carte IGN.

  • In Francia, la declinazione varia tra -1° e +3° secondo le regioni e si evolve nel tempo.

  • Esempio: Se la declinazione è di +2° est, è necessario aggiungere 2° alla vostra carta azimutale per ottenere l'azimut magnetico da seguire sul campo.

- Esempio pratico: Azimut carta = 72°, declinazione = +2° → Azimut da seguire con la bussola = 74°.

6. Fase 4: Riportare l'azimut sul terreno

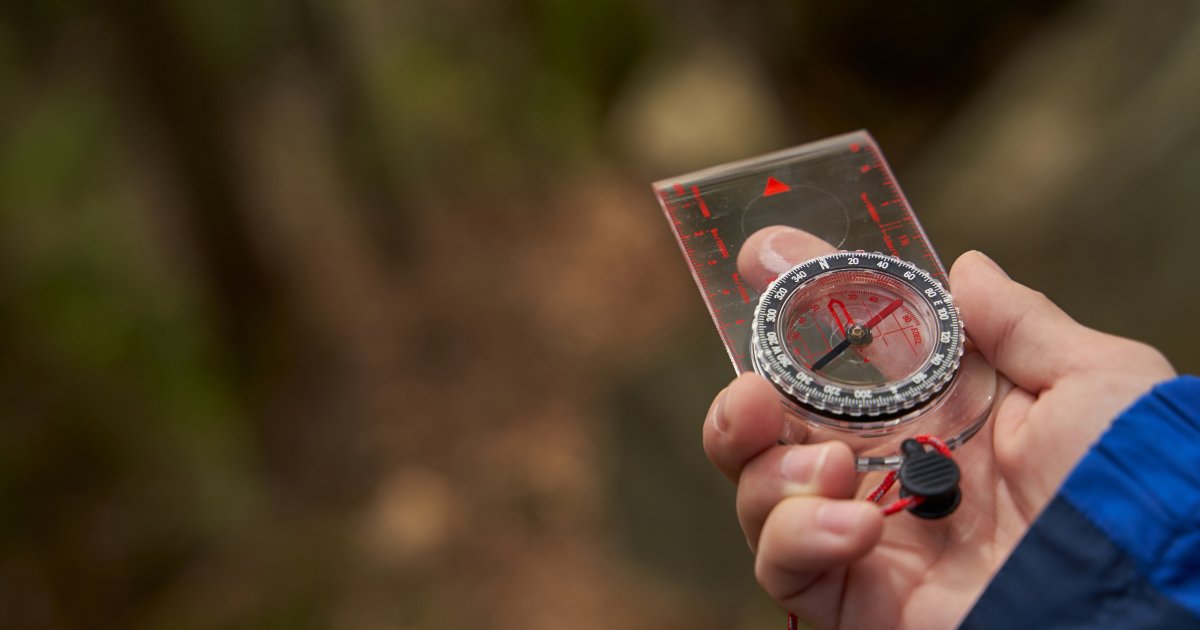

  1. Tieni la bussola all'altezza del petto, in posizione orizzontale.

  2. Girati su te stesso fino a che ilago magnetico (rosso) si sovrappone alla lancetta del quadrante (« mettere il rosso nella casa »).

  3. La freccia di direzione della targhetta indica ora la strada da seguire.

- Esempio pratico: Regoli il tuo corpo per allineare l'ago rosso con la freccia del nord. La freccia di direzione punta quindi verso una cresta visibile davanti a te.


7. Consigli pratici per seguire un azimut

  • Utilizzare dei punti di riferimento visivi : invece di camminare seguendo la bussola in continuazione, fissate un albero, una roccia o una cima nella direzione indicata, poi camminate verso di esso.

  • Allineamento regolare : su terreno accidentato o boschivo, riprendere un azimut ogni 200 a 300 m.

  • Evitare le perturbazioni magnetiche. : linee elettriche, telefoni, coltelli, veicoli, ecc.

  • Precisione : un errore di 2° può spostarti di diverse decine di metri dopo 1 km.

8. Esempio completo

  • Punto di partenza: rifugio di Ansabère (valle d’Aspe).

  • Obiettivo: lago d’Ansabère.

  • Sulla mappa, l'azimut misurato = 128°.

  • Declinazione magnetica nel 2025 nei Pirenei: circa +1°.

  • Azimut terreno da seguire = 129°.

  • Sul campo: orientate la bussola a 129° e fissate un punto di riferimento visibile.

Conclusione

Sapere calcolare un azimut con una bussola e una mappa IGN è una competenza indispensabile per chiunque pratichi escursionismo, orientamento sportivo o attività all'aperto. Questo metodo garantisce sicurezza e autonomia, anche in assenza di GPS o rete.
Un allenamento regolare, su percorsi semplici e poi più complessi, vi permetterà di sviluppare precisione e fiducia.
